Mieszadła do ścieków

Mieszadła śmigłowe i eżekcyjne

•

•

•

•

Metalchem-Warszawa S.A. korzystając ze swojego ogromnego doświadczenia w produkcji pomp zatapialnych i konstrukcji dla branży ściekowej, wynikającego z wielu lat współpracy z różnymi wodociągami, jednostkami komunalnymi i zakładami utylizacji odpadów opracował własne konstrukcje mieszadeł do ścieków. W swojej ofercie posiadamy mieszadła śmigłowe mocowane na masztach i konstrukcjach wsporczych oraz mieszadła eżekcyjne, które zazwyczaj są stawiane na dnie zbiorników jako samodzielne urządzenia. Wszystkie nasze mieszadła, zostały już wielokrotnie sprawdzone w działaniu i charakteryzują się szeregiem zalet, które zostaną opisane przy poszczególnych rozwiązaniach. Mamy nadzieję, że przekonamy Państwa do wypróbowania i zastosowania ich na swoich obiektach, a później podzielenia się z nami opinią o nich.

Przeznaczenie naszych mieszadeł

Mieszadła zatapialne wywołują strumieniowe mieszanie medium w zbiorniku i są stosowane głównie w oczyszczalniach ścieków. Przewidziane są do wprawiania w ruch cieczy, ujednorodniania jej składu, zapobiegania sedymentacji, wywołania określonego kierunku przepływu oraz cyrkulacji cieczy w zbiornikach, rowach i kanałach. Wykorzystuje się je często także w komorach napowietrzania ścieków jako wspomaganie dla intensyfikacji absorpcji tlenu.

Mieszadła śmigłowe MM

Charakterystyka ogólna mieszadeł śmigłowych do ścieków

• 3-łopatkowe śmigła mieszadeł do ścieków produkcji Metalchem-Warszawa cechują cię wysoką sprawnością hydrauliczną i posiadają zdolność samooczyszczania.
• Wszystkie mieszadła mogą być wyposażone dodatkowo w pierścień osłonowy wzmacniający hydrauliczny efekt mieszania.
• Silnik do napędu bezpośredniego o liczbie biegunów od 4 do 8, do pracy ciągłej S1 i uzwojeniach klasy F, posiada ogranicznik temperatury w trzech fazach uzwojeń stojana oraz wyłącznik wilgotnościowy. Wyklucza to możliwość uszkodzenia silnika w przypadku przeciążenia lub dostania się wilgoci do jego wnętrza.
• Silnik uszczelniony jest podwójnym uszczelnieniem mechanicznym w komorze olejowej.
• Mieszadła zatapialne do ścieków przewidziane są do pracy w cieczach o temperaturze maksymalnej 40°C, przy zanurzeniu do głębokości 10m.
• Mieszadło standardowo wyposażone jest w kabel w osłonie neoprenowej o długości 10m.



Kod oznaczenia typu mieszadła śmigłowego

MM	–	15	6	P
1		2	3	4

1. Mieszadło śmigłowe do ścieków produkcji Metalchem-Warszawa S.A.,
2. Moc silnika w kW (z uwzględnieniem jednego miejsca po przecinku),
3. Liczba biegunów (wskazuje na prędkość obrotową mieszadła),
4. Pierścień (brak oznaczenia „P” oznacza brak pierścienia).



Przykład oznaczenia: MM-226P

Mieszadło śmigłowe do ścieków o mocy 2,2kW z silnikiem 6 biegunowym i pierścieniem osłonowym.

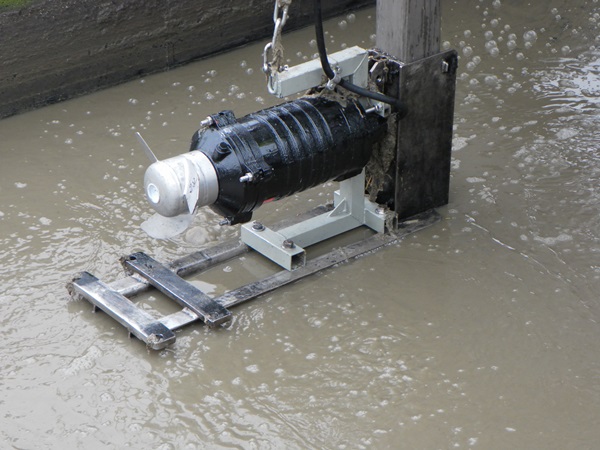

Typowa zabudowa mieszadła polega na instalacji pionowego masztu i przymocowanego do mieszadła suwaka, który porusza się po maszcie. Istnieje wtedy możliwość regulacji wysokości pracy mieszadła do ścieków oraz przy pomocy masztu nastawienie kierunku działania mieszadła śmigłowego w ściekach. Poniżej prezentujemy typowe wersje instalacyjne. W swojej ofercie mamy również wiele rozwiązań nietypowych, jak również często klienci stosują mieszadła śmigłowe naszej produkcji jako zamienniki drogich mieszadeł zagranicznych producentów.

Typoszereg mieszadeł do ścieków produkcji Metalchem-Warszawa S.A.

Lp.	Mieszadło	Moc [kW]	n [obr/min]	I [A]	F [N]
1	MM-116	1,1	945	2,9	190
2	MM-116P	1,1	945	2,9	230
3	MM-118	1,1	705	3,4	190
4	MM-118P	1,1	705	3,4	250
5	MM-156	1,5	945	3,9	330
6	MM-156P	1,5	945	3,9	400
7	MM-226	2,2	930	5,9	390
8	MM-226P	2,2	930	5,9	470
9	MM-304	3,0	1415	6,6	450
10	MM-304P	3,0	1415	6,6	510
11	MM-404	4,0	1415	9,2	630
12	MM-404P	4,0	1415	9,2	770

Zestawy instalacyjne:

W celu dostosowania się do różnych potrzeb klientów oferujemy różne wersje instalacyjne zabudowy mieszadeł w zbiornikach:

• MZN – mieszadło zawieszane nastawne, stosowane w zbiornikach otwartych, mocowane wahliwie do pionowej ściany umożliwia nastawę kierunku strumienia:
  – w płaszczyźnie poziomej: +/- 70°
  – w płaszczyźnie pionowej: +/- 30°

• MZND – mieszadło zawieszane nastawne podparte na dnie, stosowane w zbiornikach krytych lub otwartych z pomostami, mocowane wahliwie do pionowej ściany luku montażowego lub pomostu oraz do dna zbiornika, umożliwia nastawę kierunku strumienia:
  – w płaszczyźnie poziomej: +/- 70°
  – w płaszczyźnie pionowej: +/- 30











• MPN-H – mieszadło przytwierdzane nastawne, stosowane w zbiornikach otwartych, mocowane sztywno do poziomej ściany korony zbiornika, umożliwia nastawę kierunku strumienia:
  – w płaszczyźnie poziomej: +/- 70°
  – w płaszczyźnie pionowej: +/- 30

• MPN-V – mieszadło przytwierdzane nastawne, stosowane w zbiornikach otwartych lub otwartych  z pomostami, mocowane sztywno do pionowej ściany luku montażowego lub pomostu, umożliwia nastawę ukierunku strumienia:
  – w płaszczyźnie poziomej: +/- 70°
  – w płaszczyźnie pionowej: +/- 30




Wymiary mieszadła

Mieszadła Eżekcyjne do ścieków MME

W związku ze stale rosnącym zapotrzebowaniem na mieszadła o silnie skoncentrowanym strumieniu i wysokiej efektywności mieszania oferujemy Państwu szereg rozwiązań mieszadeł eżekcyjnych na bazie produkowanych przez nas pomp zatapialnych. Ich prosta konstrukcja umożliwia szybką instalację w zbiorniku oraz ukierunkowanie dyszy wylotowych w kilku różnych, ściśle określonych kierunkach. Brak ruchomych i skomplikowanych elementów poza pompą zatapialną powoduje, że w przypadku awarii mamy łatwo dostępny serwis i możemy wyeliminować długie przestoje.

Mieszadła mogą być stosowane do wszystkich rodzajów medium takich jak: ścieki, wody burzowe/deszczowe, woda z rzeki czy jeziora, gnojowica, odcieki, popłuczyny, etc.. Duży przelot swobodny przez pompy, rzędu 80mm, zapewnia bezproblemową pracę nawet w przypadku zawartości niewielkich ciał stałych w mieszanym medium.

W przypadku bardziej agresywnego medium lub zawartości cząstek ścierających jak np. piasek prosimy o kontakt i ustalenie odpowiedniego zabezpieczenia mieszadeł np. poprzez odpowiednie pokrycia elementów pompy.

W chwili obecnej, wszystkie oferowane przez nas mieszadła eżekcyjne dobierane są indywidualnie do potrzeb użytkowników, dlatego w przypadku zapotrzebowania prosimy o kontakt z naszym działem Technicznym i dobór odpowiedniej konstrukcji do Państwa zbiorników.
