Charakterystyka ogólna pompy do ścieków surowych MSV-50

Pompa ściekowa MSV-50 przeznaczona jest do pompowania ścieków sanitarnych, przemysłowych,
a także wód drenarskich i opadowych. Znajduje zastosowanie w instalacjach kanalizacyjnych, oczyszczalniach i przepompowniach ścieków oraz wszelkiego rodzaju odwodnieniach.
Przelot swobodny pod wirnikiem ciał stałych o wielkości do 50mm zapewnia bezproblemową współpracę z rurociągami o przekrojach Dn50, Dn65 i większych.
Pompa posiada ogranicznik temperatury w trzech fazach uzwojeń stojana silnika oraz wyłącznik wilgotnościowy. Elementy te wykluczają możliwość uszkodzenia silnika w przypadku przeciążenia lub dostania się wilgoci do jego wnętrza.
Silnik uszczelniony jest od strony zespołu pompowego podwójnym uszczelnieniem mechanicznym w komorze olejowej.
Pompa ściekowa MSV-50 wyposażona jest w kabel w osłonie neoprenowej o długości 10m.

Warunki pracy pomp do ścieków surowych MSV-50

Gęstość ścieków do 1100kg/m³
Temperatura tłoczonego medium do 40°C
Maksymalna ilość włączeń do 25/h

Pompy zatapialne
MSV-50

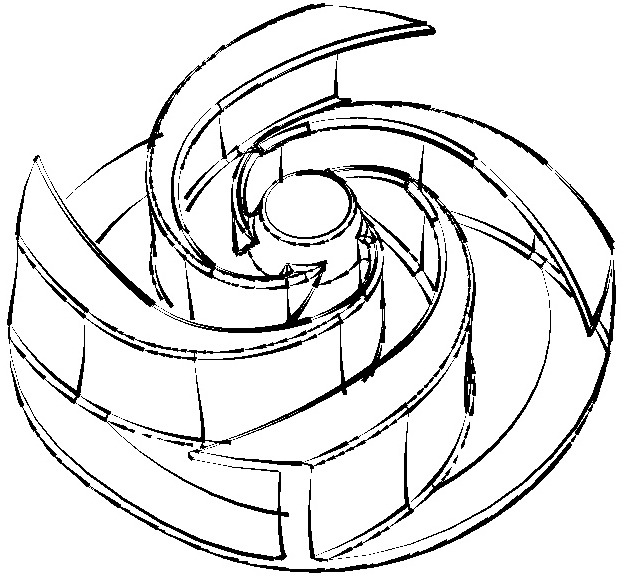

Wirnik Vortex

Pompa ściekowa z przelotem 50mm Metalchem-Warszawa S.A.

Przelot swobodny

Pompa do ścieków swobodny przepływ 50mm

Ścieki sanitarne i przemysłowe
Lp. Pompa Moc
[kW]		 n
[obr/min]		 Qn*
[l/s]		 Hn*
[m]		 In1
[A]		 ZPS2
[A]		 cos
φ		 η
[%]		 Przelot
[mm]		 Kolano
sprzęgające		 Masa3
[kg]		 Cena4
1 12 1,5 2835 5,3 9,0 3,2 4-6,3 0,83 81 50 KS50, KS65 54 6 600
2 22 2,2 2855 8,2 9,3 4,7 4-6,3 0,82 83 50 KS50, KS65 55 7 000
3 32 3,0 2845 8,0 13,3 6,6 6,3-10 0,82 81 50 KS50, KS65 57 7 700
4 42L 4,0 2885 7,5 15,0 8,2 10-16 0,85 82 50 KS50, KS65 73 9 900
5 42H 4,0 2985 6,0 20,0 8,2 10-16 0,85 82 50 KS50, KS65 74 10 000
6 52L 5,5 2900 8,6 17,0 11,4 10-16 0,82 84 50 KS50, KS65 78 11 000
7 52H 5,5 2900 8,4 20,0 11,4 10-16 0,82 84 50 KS50, KS65 79 11 200
8 14L 1,1 1410 5,5 4,3 2,6 2,5-4 0,80 77 50 KS50, KS65 53 6 800
9 14M 1,1 1410 5,8 5,7 2,6 2,5-4 0,80 77 50 KS50, KS65 54 6 900
10 14H 1,5 1410 7,4 6,0 3,5 4-6,3 0,78 79 50 KS50, KS65 55 7 000
11 24 2,2 1410 7,6 8,0 5,2 4-6,3 0,78 78 50 KS50, KS65 57 7 500
  1. Pompa ściekowa do 4,0kW rozruch bezpośredni, dla pomp od 5,5kW w górę rozruch pośredni gwiazda-trójkąt.
  2. Zabezpieczenie przeciążeniowe silnika.
  3. W tym 7kg stanowi zaczep pompy i kabel 10m.
  4. Podane ceny są cenami netto i nie zawierają kosztów transportu do zamawiającego

Dla pomp z oznaczeniem „H” wartość Qn jest wartością maksymalną a Hn wartością minimalną.

Charakterystyki pomp do ścieków surowych MSV-50

Charakterystyka pomp MSV-50
Charakterystyki H = f(Q) i P = f(Q) pomp MSV-50

Rysunki i wymiary pomp do ścieków MSV-50

Wymiary pomp MSV-50
Rysunki pompy do ścieków surowych MSV-50 produkcji Metalchem-Warszawa S.A.
Lp. Pompa A B CKS50 CKS65* D E FKS50 FKS65* GKS50 GKS65* HKS50 HKS65* I1 I2 PMIN
1 12 564 561 581 621 210 341 381 442 250 261 381 392 131 131 300
2 22 564 561 581 621 210 341 381 442 250 261 381 392 131 131 300
3 32 564 561 581 621 210 341 381 442 250 261 381 392 131 131 300
4 42L 722 712 732 772 210 336 405 406 250 261 376 392 131 131 450
5 42H 722 712 732 772 210 336 405 406 250 261 376 392 131 131 450
6 52L 722 712 732 772 210 336 405 406 250 261 376 392 131 131 450
7 52H 722 712 732 772 210 336 405 406 250 261 376 392 131 131 450
8 14L 564 561 581 621 210 341 381 442 250 261 381 392 131 131 300
9 14M 564 561 581 621 210 341 381 442 250 261 381 392 131 131 300
10 14H 564 561 581 621 210 341 381 442 250 261 381 392 131 131 300
11 24 564 561 581 621 210 341 381 442 250 261 381 392 131 131 300


* Jednakowe wymiary dla KS65 i KS80

Zastosowane w pompach MSV-50 materiały

  • Korpus silnika, korpus pompy, wirnik, zaczep, kolano sprzęgające – żeliwo ŻL200, ŻL250,
  • Wał pompy – stal nierdzewna,
  • Elementy złączne – stal nierdzewna,
  • Łożyska – kulkowe jednorzędowe,
  • Uszczelnienie mechaniczne czołowe podwójne,
  • Powłoka lakiernicza epoksydowa



Silniki pomp 400V/50Hz

Klasa izolacji F

Zgodność z normami

ISO 9908
ISO STANDARD 2548 CLASS B

Do pobrania

Karta katalogowa



Blok CAD
